Υψηλής καθαρότητας κυκλικοί σωλήνες προστασίας πυθμένας από χαλαζία για τον κατασκευαστή εξοπλισμού θερμικής επεξεργασίας του Βιετνάμ

Επισκόπηση Έργου

• Πελάτης: Βιετναμέζος κατασκευαστής εξοπλισμού θερμικής επεξεργασίας

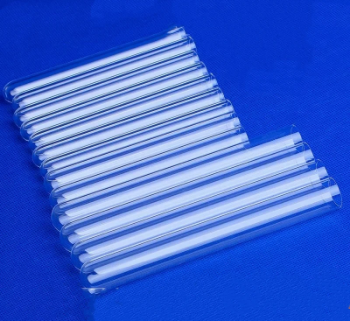

• Προϊόν: Προστατευτικοί σωλήνες χαλαζία με στρογγυλό πυθμένα

• Προμηθευτής: Lianyungang Shengfan Quartz Products Co., Ltd.

• Υλικό: Διαφανές πυριτικό γυαλί χαλαζία υψηλής καθαρότητας (SiO₂ καθαρότητα ≥ 99,99%)

• Εφαρμογή: Θήκες προστασίας θερμοστοιχείων για φούρνους θερμικής επεξεργασίας υψηλής θερμοκρασίας, φούρνους διάχυσης και εξοπλισμό επεξεργασίας ημιαγωγών—χρησιμοποιούνται για την απομόνωση των καλωδίων θερμοστοιχείων από διαβρωτικές ατμόσφαιρες υψηλής θερμοκρασίας και την πρόληψη χημικής προσβολής και μηχανικής βλάβης

• Βασικές Διαδικασίες: Σχεδίαση σωλήνων ακριβείας → Κοπή άκρων → Σφράγιση στρογγυλού πυθμένα με φλόγα → Γυάλισμα άκρων με φλόγα → Έλεγχος διαστάσεων

Αρχικά Προβλήματα Πελάτη

1. Ανεπαρκής Διάρκεια Ζωής Προστατευτικών Σωλήνων σε Υψηλές Θερμοκρασίες

Ο πελάτης χρησιμοποιούσε προηγουμένως συνηθισμένους γυάλινους προστατευτικούς σωλήνες που παρουσίαζαν μαλάκυνση, παραμόρφωση και επιφανειακή κρυσταλλοποίηση (θάμπωμα) κατά τη μακροχρόνια λειτουργία στους 800–1100°C. Αυτό οδηγούσε σε θραύση του σωλήνα, εκθέτοντας τα θερμοστοιχεία απευθείας σε διαβρωτικές ατμόσφαιρες του φούρνου, προκαλώντας αποτυχία μέτρησης θερμοκρασίας και απρογραμμάτιστες διακοπές λειτουργίας του εξοπλισμού. Ο μέσος κύκλος αντικατάστασης των συνηθισμένων γυάλινων σωλήνων ήταν μόνο 2–3 μήνες, επηρεάζοντας σοβαρά τη συνεχή λειτουργία της γραμμής παραγωγής.

2. Ασταθής Ποιότητα Σφράγισης Στρογγυλού Πυθμένα

Ο προηγούμενος προμηθευτής χρησιμοποιούσε απλές τεχνικές σφράγισης με φλόγα, με αποτέλεσμα ανομοιόμορφη πάχος τοιχώματος στο τμήμα του στρογγυλού πυθμένα, με σημεία συγκέντρωσης τάσεων και μικροσκοπικές φυσαλίδες στον πυθμένα. Κάτω από θερμικούς κύκλους, η περιοχή σφράγισης του πυθμένα ήταν η πρώτη που ράγιζε, με ποσοστά αστοχίας προστατευτικών σωλήνων που ξεπερνούσαν το 20%. Επιπλέον, ορισμένες παρτίδες παρουσίαζαν ευθυγράμμιση του άξονα του σωλήνα στον πυθμένα, προκαλώντας ασυμβατότητα με τις διεπαφές σφράγισης του φούρνου κατά την εγκατάσταση.

3. Ανεπαρκής Φινίρισμα Επιφάνειας που Επηρεάζει τον Χρόνο Απόκρισης Θερμότητας

Η τραχύτητα της εξωτερικής επιφάνειας του προστατευτικού σωλήνα ήταν υψηλή (Ra > 1,0μm), επιταχύνοντας την εξάπλωση μικρορωγμών σε υψηλές θερμοκρασίες. Η τραχιά επιφάνεια προσλάμβανε εύκολα σωματίδια από την ατμόσφαιρα της διαδικασίας, προκαλώντας επιφανειακή κρούστα που μείωνε την αποδοτικότητα θερμικής αγωγιμότητας. Αυτό είχε ως αποτέλεσμα καθυστέρηση στην απόκριση θερμότητας του θερμοστοιχείου περίπου 15–20 δευτερολέπτων, υπονομεύοντας την ακρίβεια του ελέγχου θερμοκρασίας κλειστού βρόχου.

Οι Στοχευμένες Λύσεις & Πλεονεκτήματά μας

1. Προσμίξεις Σωλήνων Χαλαζία Υψηλής Καθαρότητας για Δραματικά Παρατεταμένη Διάρκεια Ζωής

Επιλέξαμε προσμίξεις σωλήνων χαλαζία υψηλής καθαρότητας (SiO₂ ≥ 99,99%, περιεκτικότητα σε υδροξύλιο ≤ 5 ppm), προσφέροντας μακροχρόνια αντοχή σε θερμοκρασία έως 1200°C και βραχυπρόθεσμη αντοχή ≥ 1300°C, με συντελεστή θερμικής διαστολής μόνο 5,4×10⁻⁷/℃ και εξαιρετική αντοχή σε θερμικό σοκ. Κάτω από συνεχείς συνθήκες λειτουργίας 1100°C, οι προστατευτικοί σωλήνες δεν παρουσιάζουν μαλάκυνση, παραμόρφωση ή επιφανειακή κρυσταλλοποίηση, με αναμενόμενη διάρκεια ζωής που υπερβαίνει τους 12 μήνες—4 έως 6 φορές μεγαλύτερη από τους προηγούμενους συνηθισμένους γυάλινους σωλήνες.

2. Σφράγιση Στρογγυλού Πυθμένα Ακριβείας με Φλόγα Εξαλείφει τη Συγκέντρωση Τάσεων

Χρησιμοποιούμε μια διαδικασία θέρμανσης με φλόγα οξυγονο-υδρογόνου σε συνδυασμό με διαμόρφωση με καλούπι γραφίτη για τη σφράγιση του πυθμένα. Το σώμα του σωλήνα και το τμήμα του στρογγυλού πυθμένα συνδέονται με εφαπτομένη και σφραγίζονται πλήρως, επιτυγχάνοντας ομοιομορφία πάχους τοιχώματος στον πυθμένα εντός ±0,2mm. Μετά τη σφράγιση, η ακριβής ανόπτηση εξαλείφει τις εσωτερικές τάσεις, χωρίς φυσαλίδες ή ευθυγράμμιση του άξονα του σωλήνα στον πυθμένα. Κάθε παρτίδα υποβάλλεται σε δοκιμή τάσεων πυθμένα και μέτρηση στρογγυλότητας για να διασφαλιστεί η σταθερή ποιότητα σφράγισης.

Αποτελέσματα Συνεργασίας & Ανατροφοδότηση Πελάτη

1. Δραματική Παράταση της Διάρκειας Ζωής των Προστατευτικών Σωλήνων

Κάτω από συνεχείς συνθήκες λειτουργίας 1100°C, η πρώτη παρτίδα 200 προστατευτικών σωλήνων χαλαζία με στρογγυλό πυθμένα βρίσκεται σε λειτουργία για περισσότερους από 8 μήνες χωρίς παραμόρφωση, κρυσταλλοποίηση ή ράγισμα του πυθμένα. Η αναμενόμενη διάρκεια ζωής υπερβαίνει τους 12 μήνες—περισσότερο από 4 φορές μεγαλύτερη από τα προϊόντα του προηγούμενου προμηθευτή.

2. Σημαντική Βελτίωση του Ποσοστού Απόδοσης Σφράγισης

Η διαδικασία σφράγισης στρογγυλού πυθμένα ακριβείας με φλόγα επιτυγχάνει σταθερή ομοιομορφία πάχους τοιχώματος στον πυθμένα εντός ±0,2mm, με εξάλειψη της συγκέντρωσης τάσεων. Το ποσοστό απόδοσης σφράγισης ανά παρτίδα αυξήθηκε από λιγότερο από 80% σε 98,5%, χωρίς να απαιτείται επανεπεξεργασία στον χώρο συναρμολόγησης του πελάτη.

3. Σημαντική Βελτίωση της Αποδοτικότητας Εγκατάστασης

Ο έλεγχος ακριβείας της εξωτερικής διαμέτρου και του μήκους επιτρέπει την άμεση εγκατάσταση κάθε σωλήνα στις διεπαφές σφράγισης του φούρνου χωρίς διαλογή ή επιλογή. Ο χρόνος εγκατάστασης ανά συσκευή μειώθηκε από περίπου 40 λεπτά σε 15 λεπτά.

4. Βελτιστοποίηση της Ταχύτητας Απόκρισης Θερμότητας

Η λεία επιφάνεια που έχει υποστεί γυάλισμα με φλόγα βελτιώνει σημαντικά την αποδοτικότητα θερμικής αγωγιμότητας, μειώνοντας την καθυστέρηση απόκρισης θερμότητας του θερμοστοιχείου από τα αρχικά 15–20 δευτερόλεπτα σε λιγότερο από 5 δευτερόλεπτα—παρέχοντας πιο ακριβή ανατροφοδότηση σε πραγματικό χρόνο για τον έλεγχο θερμοκρασίας κλειστού βρόχου.
