Ανώτατη διαφάνεια Συσσωματωμένος δίσκος παρατήρησης οθόνης σιλικόλης Κουάρτζ γυάλινο φύλλο για τη Σιγκαπούρη

Επισκόπηση Έργου

• Πελάτης: Κατασκευαστής εξαρτημάτων εξοπλισμού κενού ημιαγωγών με έδρα τη Σιγκαπούρη

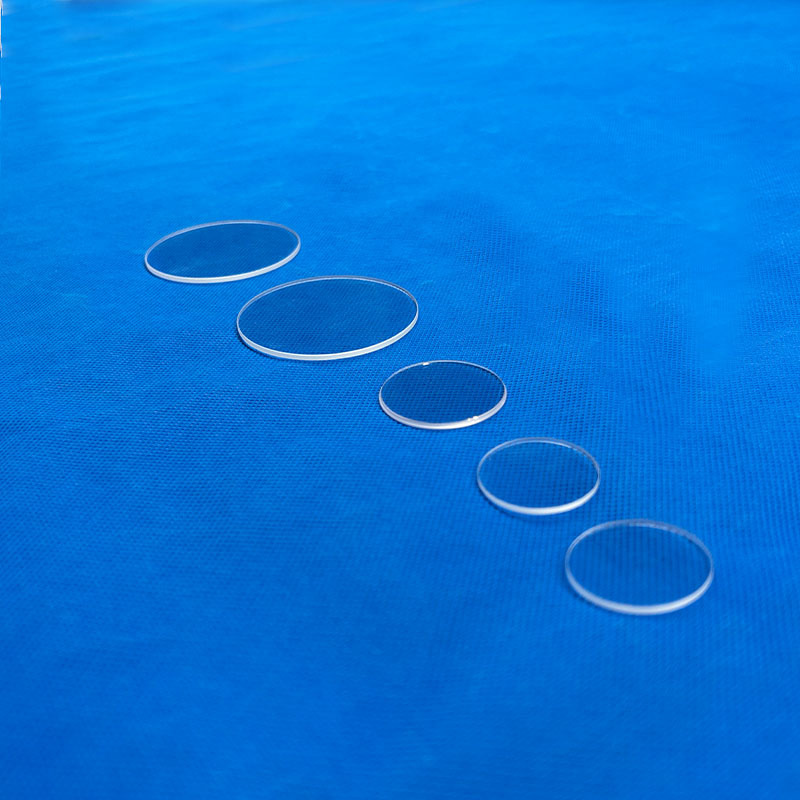

• Προϊόν: Δίσκοι παρατήρησης από πυριτικό γυαλί υψηλής καθαρότητας (κυκλικά οπτικά εξαρτήματα θυρίδων)

• Προμηθευτής: Lianyungang Shengfan Quartz Products Co., Ltd.

• Υλικό: Πυριτικό γυαλί υψηλής καθαρότητας (καθαρότητα SiO₂ ≥ 99,99%, χαμηλή περιεκτικότητα σε υδροξύλιο)

• Εφαρμογή: Παράθυρα παρατήρησης για θαλάμους κενού σε εξοπλισμό χάραξης πλάσματος ημιαγωγών και εναπόθεσης λεπτών υμενίων, που χρησιμοποιούνται για οπτική παρακολούθηση διεργασιών σε πραγματικό χρόνο και οπτική επιθεώρηση

• Βασικές Διαδικασίες: Κοπή δίσκων χαλαζία ακριβείας, διπλής όψης λείανση και στίλβωση οπτικής ποιότητας, λοξοτομήσεις ακμών, επιθεώρηση διαστάσεων.

Αρχικά Σημεία Πόνου του Πελάτη

1. Ανεπαρκής διαπερατότητα τυπικών γυάλινων θυρίδων που επηρεάζει την ακρίβεια παρακολούθησης διεργασιών

Ο πελάτης χρησιμοποιούσε προηγουμένως τυπικό σκληρυμένο γυαλί χαμηλού σιδήρου ως παράθυρα παρατήρησης για θαλάμους κενού. Η διαπερατότητα του φωτός μειώθηκε απότομα στο φάσμα από το βαθύ υπεριώδες έως το εγγύς υπέρυθρο (ιδιαίτερα κάτω από 300nm). Αυτό εμπόδισε την ακριβή παρατήρηση των καταστάσεων πλάσματος και των συνθηκών επιφάνειας των πλακιδίων κατά τη διάρκεια της επεξεργασίας, υπονομεύοντας την επικαιρότητα και την ακρίβεια των προσαρμογών των παραμέτρων διεργασιών.

2. Ασυμφωνία θερμικής διαστολής που προκαλεί αστοχία σε υψηλές θερμοκρασίες λειτουργίας

Οι διεργασίες χάραξης και εναπόθεσης ημιαγωγών περιλαμβάνουν συχνές κυκλικές αλλαγές θερμοκρασίας του θαλάμου. Τα τυπικά γυάλινα παράθυρα έχουν σχετικά υψηλούς συντελεστές θερμικής διαστολής, οι οποίοι δεν ταιριάζουν με αυτόν των μεταλλικών φλαντζών. Κάτω από επαναλαμβανόμενες θερμικές κυκλικές αλλαγές, αναπτύχθηκαν ρωγμές λόγω τάσης, με μέση διάρκεια ζωής μικρότερη από 6 μήνες. Η συχνή αντικατάσταση αύξησε το κόστος και προκάλεσε διακοπές λειτουργίας της γραμμής παραγωγής.

3. Ανεπαρκής φινίρισμα επιφάνειας που επηρεάζει την ακρίβεια οπτικής επιθεώρησης

Ο πελάτης εγκατέστησε εξοπλισμό οπτικής επιθεώρησης (φασματομετρητές, παρεμβολόμετρα λέιζερ) εκτός του θαλάμου, απαιτώντας εξαιρετικά χαμηλή τραχύτητα επιφάνειας και υψηλή ακρίβεια μορφής επιφάνειας. Τα προϊόντα του προηγούμενου προμηθευτή πληρούσαν μόνο γενικές προδιαγραφές ποιότητας επιφάνειας βιομηχανικού βαθμού (S/D 80/50), με σημαντικές απώλειες σκέδασης που υποβάθμισαν τους λόγους σήματος προς θόρυβο στην οπτική ανίχνευση.

Στοχευμένες Λύσεις & Πλεονεκτήματα

1. Υλικό πυριτικού γυαλιού υψηλής καθαρότητας με ευρυζωνική υψηλή διαπερατότητα

Επιλέξαμε υλικό πυριτικού γυαλιού υψηλής καθαρότητας (SiO₂ ≥ 99,99%) με ευρυζωνική υψηλή διαπερατότητα από το βαθύ υπεριώδες (185nm) έως το εγγύς υπέρυθρο (2500nm). Σε σύγκριση με τα τυπικά γυάλινα παράθυρα, η διαπερατότητα στην περιοχή DUV βελτιώνεται σημαντικά, διασφαλίζοντας την ακρίβεια και την αξιοπιστία στην παρακολούθηση διεργασιών και την οπτική επιθεώρηση.

2. Χαμηλός συντελεστής θερμικής διαστολής με εξαιρετική σταθερότητα θερμικής κυκλικής λειτουργίας

Ο συντελεστής θερμικής διαστολής του πυριτικού γυαλιού είναι μόνο 5,4×10⁻⁷/℃, σημαντικά χαμηλότερος από το τυπικό γυαλί. Κατά τη διάρκεια επαναλαμβανόμενων θερμικών κυκλικών αλλαγών σε θαλάμους κενού ημιαγωγών, οι διαστατικές αλλαγές είναι ελάχιστες, παρέχοντας εξαιρετική θερμική αντιστοίχιση με τις μεταλλικές φλάντζες και εξαλείφοντας τους κινδύνους ρωγμών λόγω τάσης. Η διάρκεια ζωής επεκτείνεται σε 3–5 φορές μεγαλύτερη από αυτή των τυπικών γυάλινων παραθύρων.

3. Υψηλή καθαρότητα, χαμηλή περιεκτικότητα σε ακαθαρσίες που διασφαλίζει την καθαριότητα του περιβάλλοντος κενού

Επιλέξτε υλικό πυριτικού γυαλιού χαμηλού υδροξυλίου με περιεκτικότητα σε μεταλλικές ακαθαρσίες ελεγχόμενη σε επίπεδα ppb. Δεν παρατηρείται εκπομπή αερίων ή μόλυνση υπό συνθήκες υψηλής θερμοκρασίας κενού, ικανοποιώντας πλήρως τις αυστηρές απαιτήσεις καθαριότητας του θαλάμου των διεργασιών χάραξης και εναπόθεσης ημιαγωγών.

Αποτελέσματα Συνεργασίας & Ανατροφοδότηση Πελάτη

1. Σημαντική βελτίωση της ακρίβειας παρακολούθησης διεργασιών

Μετά την υιοθέτηση παραθύρων από πυριτικό γυαλί υψηλής καθαρότητας, ο πελάτης μπορεί να παρατηρεί καθαρά την κατανομή του πλάσματος και τις συνθήκες της επιφάνειας των πλακιδίων εντός του θαλάμου κατά τη διάρκεια διεργασιών χάραξης πλάσματος. Η επικαιρότητα προσαρμογής των παραμέτρων διεργασιών βελτιώθηκε κατά περίπου 25%, με την απόδοση των πλακιδίων να αυξάνεται κατά περίπου 3%.

2. Σημαντική επέκταση της διάρκειας ζωής των παραθύρων

Τα παράθυρα από πυριτικό γυαλί λειτουργούν συνεχώς σε θαλάμους κενού ημιαγωγών για πάνω από 18 μήνες χωρίς ρωγμές λόγω τάσης ή υποβάθμιση της διαπερατότητας - περισσότερο από 3 φορές τη διάρκεια ζωής των τυπικών γυάλινων παραθύρων. Το κόστος συντήρησης και οι διακοπές λειτουργίας της γραμμής παραγωγής μειώθηκαν σημαντικά.

3. Βελτιστοποίηση της ποιότητας του σήματος οπτικής επιθεώρησης

Το φινίρισμα επιφάνειας οπτικής ποιότητας (Ra < 1nm, S/D 40/20) μειώνει σημαντικά τις απώλειες λόγω σκέδασης φωτός. Οι λόγοι σήματος προς θόρυβο για φασματομετρητές και παρεμβολόμετρα λέιζερ βελτιώθηκαν κατά περίπου 40%, παρέχοντας πιο ακριβή υποστήριξη δεδομένων σε πραγματικό χρόνο για τον έλεγχο διεργασιών.

Σταθερές Επαναλαμβανόμενες Μαζικές Παραγγελίες

Μετά την επιτυχή δοκιμαστική παραγγελία 200 τεμαχίων, ο πελάτης υπέγραψε ετήσια συμφωνία-πλαίσιο με μέσες μηνιαίες παραγγελίες 200–300 τεμαχίων. Τα παράθυρα παρατήρησης από πυριτικό γυαλί έχουν ενσωματωθεί στον κατάλογο προμηθειών τυπικών εξαρτημάτων του πελάτη.
