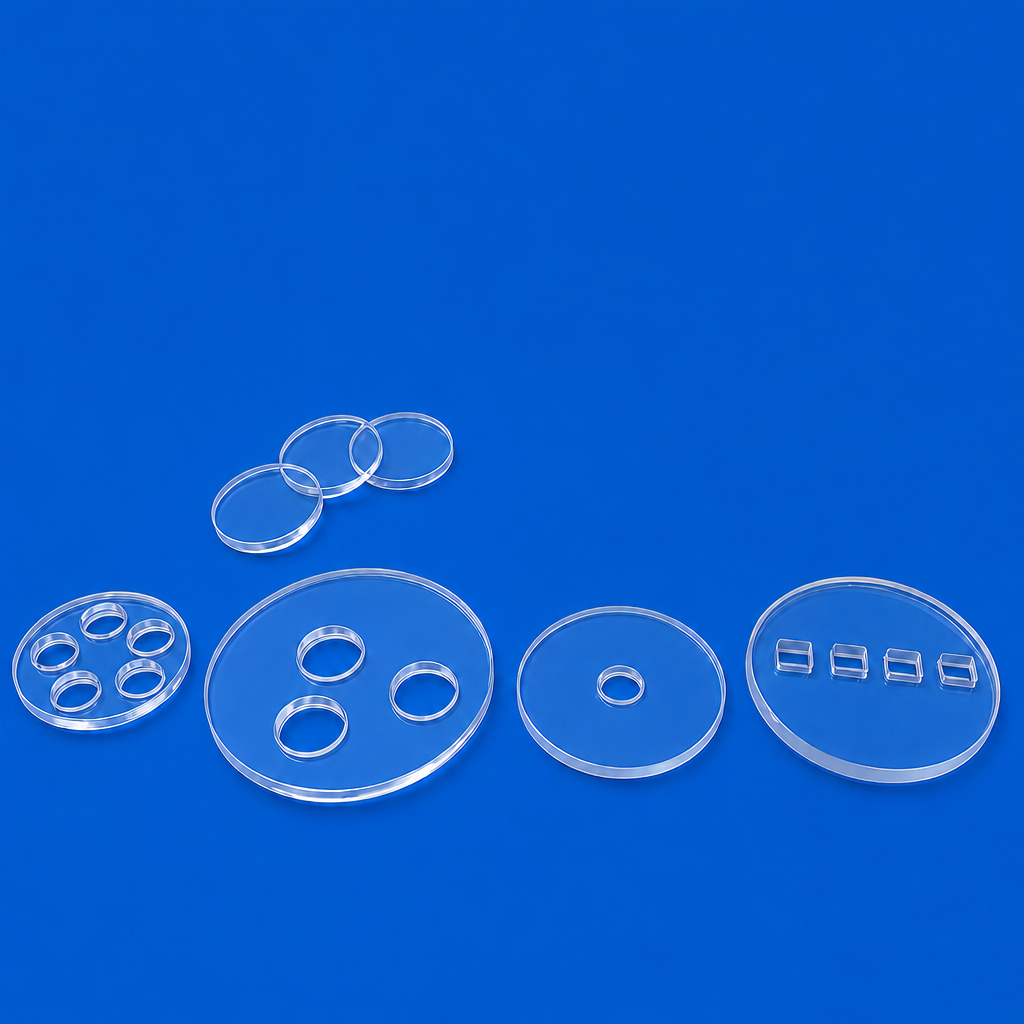

Πλάκα διάχυσης αερίου κουαρτζίου με πολλαπλές τρύπες για το Εργαστήριο Έρευνας Νέας Ενέργειας-sara
Δημοσιεύτηκε στις: September 12, 2026
Title: Multi-array Drilled Quartz Plate for Fuel-cell Gas-Diffusion Test Bench
Ιστορικό πελατών: Ερευνητικό εργαστήριο νέας ενέργειας στο εξωτερικό Απαίτηση πελάτη: Γυάλινη πλάκα χαλαζία με εξαγωνικά διατεταγμένες διαμπερείς οπές, εύρος διαφράγματος 2 mm-8 mm, θερμοκρασία εργασίας έως 1100 °C, χωρίς παραμόρφωση σε κυκλική ατμόσφαιρα υψηλής θερμοκρασίας. Η επιπεδότητα και η ακρίβεια της θέσης της οπής επηρεάζουν άμεσα την ομοιομορφία διάχυσης αερίου για πειράματα Ε&Α κυψελών καυσίμου.
Η Λύση μας: Υιοθετήστε την πρώτη ύλη χαλαζία JGS1 υψηλής καθαρότητας. Ελεγχόμενη από πρόγραμμα διάτρηση υπερήχων CNC για εξαγωνική διάταξη οπών, ακολουθούμενη από ανόπτηση ανακούφισης από καταπόνηση και οπτικό γυάλισμα διπλής όψης. Αυστηρή ανοχή απόστασης οπών ±0,03 mm.
Αποτέλεσμα έργου: Η ομοιομορφία διάχυσης αερίου φθάνει πάνω από 94%. Η πλάκα λειτουργεί συνεχώς για κυκλικά πειράματα υψηλής θερμοκρασίας 7 μηνών χωρίς ρωγμές ή παραμόρφωση. Το εργαστήριο δίνει επαναλαμβανόμενες παραγγελίες για παρτίδες έρευνας παρακολούθησης.
Μελέτη περίπτωσης 2: Μικροδιάτρητη πλάκα μεταφοράς κενού χαλαζία για κατασκευαστή οπτικού εξοπλισμού
Title: Precision Micro-hole Drilled Quartz Chuck Chuck Plate for Optical Coating Equipment
Ιστορικό πελάτη: Ευρωπαϊκός κατασκευαστής οπτικού εξοπλισμού Απαίτηση πελάτη: Παχύ έλασμα χαλαζία με πυκνή διάταξη μικροοπών για προσρόφηση υπό κενό. Διάφραγμα 0,3 mm, βήμα οπής 1,5 mm. Χωρίς μικρορωγμές γύρω από τρύπες. Η πλάκα λειτουργεί σε περιβάλλον κενού και υψηλής υπεριώδους ακτινοβολίας για εξαρτήματα τοποθέτησης επίστρωσης φακών. Η παραδοσιακή μηχανική διάτρηση φέρνει εύκολα θρυμματισμό και κρυφές μικρορωγμές.
Η Λύση μας: Διάτρηση ακριβείας με λέιζερ Picosecond με παράμετρο gradient-energy για την ελαχιστοποίηση της ζώνης που επηρεάζεται από τη θερμότητα. Χημική στίλβωση και πλήρης ανόπτηση μετά τη διαδικασία. Κάθε τρύπα ελέγχεται κάτω από μεταλλουργικό μικροσκόπιο.
Αποτέλεσμα έργου: Βρέθηκαν μικρορωγμές άκρων μηδενικών οπών στη δοκιμή αποδοχής. Η απόδοση απορρόφησης κενού πληροί πλήρως τις προδιαγραφές του μηχανήματος. Ο πελάτης μεταφέρει όλη την προμήθεια εξαρτημάτων χαλαζία αυτού του τύπου στην εταιρεία μας μετά την επικύρωση του δείγματος.
